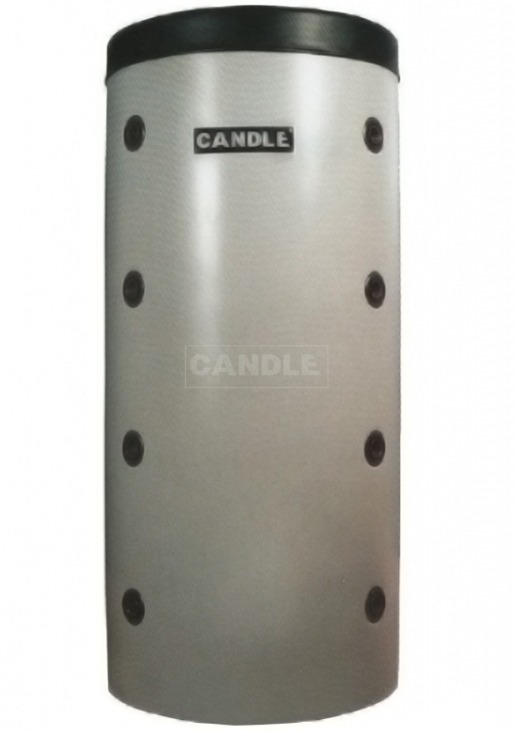

Акумулююча ємність Candle Tank SPS 1000 з двома змійовиками призначена для роботи в системах опалення в якості компенсатора різниці між генерованою і спожитою кількістю тепла, а також вирівнювання коливань потужності. Ємність виконує відбір від теплогенератора «надлишкового» тепла і його подальше зберігання при вимушеному простою опалювальних приладів. Нагріта вода в разі необхідності може використовуватися в будь-який час для швидкого запуску системи опалення або для забезпечення системи водопостачання теплою технічною водою, виконувати накопичення тепла, і подальше його використання, в будь-який зручний для споживача час.
Акумулююча ємність виготовлена з високоякісної вуглецевої сталі, зовнішня поверхня покрита захисною емаллю. Патрубки розташовані на корпусі ємності на різних рівнях, що дозволяє відбирати воду з різною температурою, в результаті чого можливо отримати високотемпературний контур і низькотемпературний контур (наприклад, для контуру радіаторів опалення воду відбирають у верхній частині ємності, а для контуру теплої підлоги – з середньої або нижньої частині ємності). Акумулююча ємність підключається тільки до замкнутого контуру системи опалення.
Схема акумулюючої ємності
Найменування параметру | Tank SPS 1000 |
H, мм | 2066 |
h1, мм | 80 |
h2, мм | 368 |
h3, мм | 1038 |
h4, мм | 1708 |
h5, мм | 368 |
h6, мм | 815 |
h7, мм | 1261 |
h8, мм | 1708 |
h9, мм | 368 |
h10, мм | 738 |
h11, мм | 1213 |
h12, мм | 1738 |
D, мм | 1030 |
d, мм | 850 |
Патрубки подаючої і зворотньої магістралей контуру А (9 шт) | G 1½ |
Патрубки для встановлення датчиків температури В (3 шт) | G ½ |
Патрубки трубопроводів холодної і гарячої води F (2 шт) | G 1¼ |
Патрубки подаючої і зворотньої магістралей зовнішнього підігріваючого контура D (2 шт) | G 1¼ |
Патрубок технологічний С (1 шт) | G ¾ |
D - діаметр ємності з термоізоляцією; d - діаметр ємності; H - висота ємності; h1, h2, h3, h4, h5, h6, h7, h8, h9, h10, h11, h12 - висота розміщення патрубків. Висота розміщення та кількість патрубків може бути змінена згідно замовлення.
